FortiGate 7.4.12 Dialup FortiClient VPN: IPsec Wizard ile Yapılandırma

UYGULAMA NOTU

Bu rehber FortiOS 7.4.12 üzerinde uygulanmış bir wizard akışını temel alır. Ortama özel isimler, adresler ve kullanıcı grupları örnek değerlerle; ekran görüntülerindeki hassas alanlar ise bulanıklaştırılarak gösterilmiştir.

01 / KAPSAM

Kapsam

Bu içerik, FortiOS 7.4.12 üzerinde bulunan IPsec Wizard ile FortiClient kullanıcıları için Dialup / Remote Access IPsec VPN'in FortiGate tarafında oluşturulmasını gösterir.

Bu rehberde kullanılan akış:

FortiClient
    |
    | Internet
    v
FortiGate WAN
    |
    | Dialup IPsec VPN
    v
VPN Client Address Pool
    |
    v
İzin Verilen Yerel Ağlar

NOT

Bu kayıt FortiGate üzerindeki wizard yapılandırmasını kapsamaktadır. FortiClient istemcisindeki profil oluşturma adımları bu kayıtta bulunmadığı için burada ayrıca üretilmemiştir.

02 / ÖN HAZIRLIK

Ön Hazırlık

Wizard'a başlamadan önce ortamda kullanılacak değerlerin belirlenmiş olması gerekir:

Örnek değer	Açıklama
`<VPN_NAME>`	Oluşturulacak Dialup VPN adı
`<WAN_INTERFACE>`	FortiClient bağlantılarının geleceği internet/WAN interface
`<VPN_USER_GROUP>`	VPN erişimine izin verilecek kullanıcı grubu
`<PRE_SHARED_KEY>`	IPsec için kullanılacak pre-shared key
`<LOCAL_INTERFACE>`	VPN kullanıcılarının erişeceği yerel ağın interface'i
`<LOCAL_ADDRESS>`	VPN üzerinden erişime açılacak yerel network/address object
`<CLIENT_ADDRESS_RANGE>`	FortiClient kullanıcılarına dağıtılacak IP havuzu
`<CLIENT_SUBNET_MASK>`	Client address range için kullanılacak mask

03 / 1. IPSEC WIZARD'I AÇMA

1. IPsec Wizard'ı Açma

FortiGate GUI üzerinde:

VPN
  -> IPsec Wizard

menüsüne gidilir.

VPN Setup ekranında yapılandırma aşağıdaki şekilde başlatılır:

Name: <VPN_NAME>
Template type: Remote Access
Remote device type: Client-based
Client: FortiClient

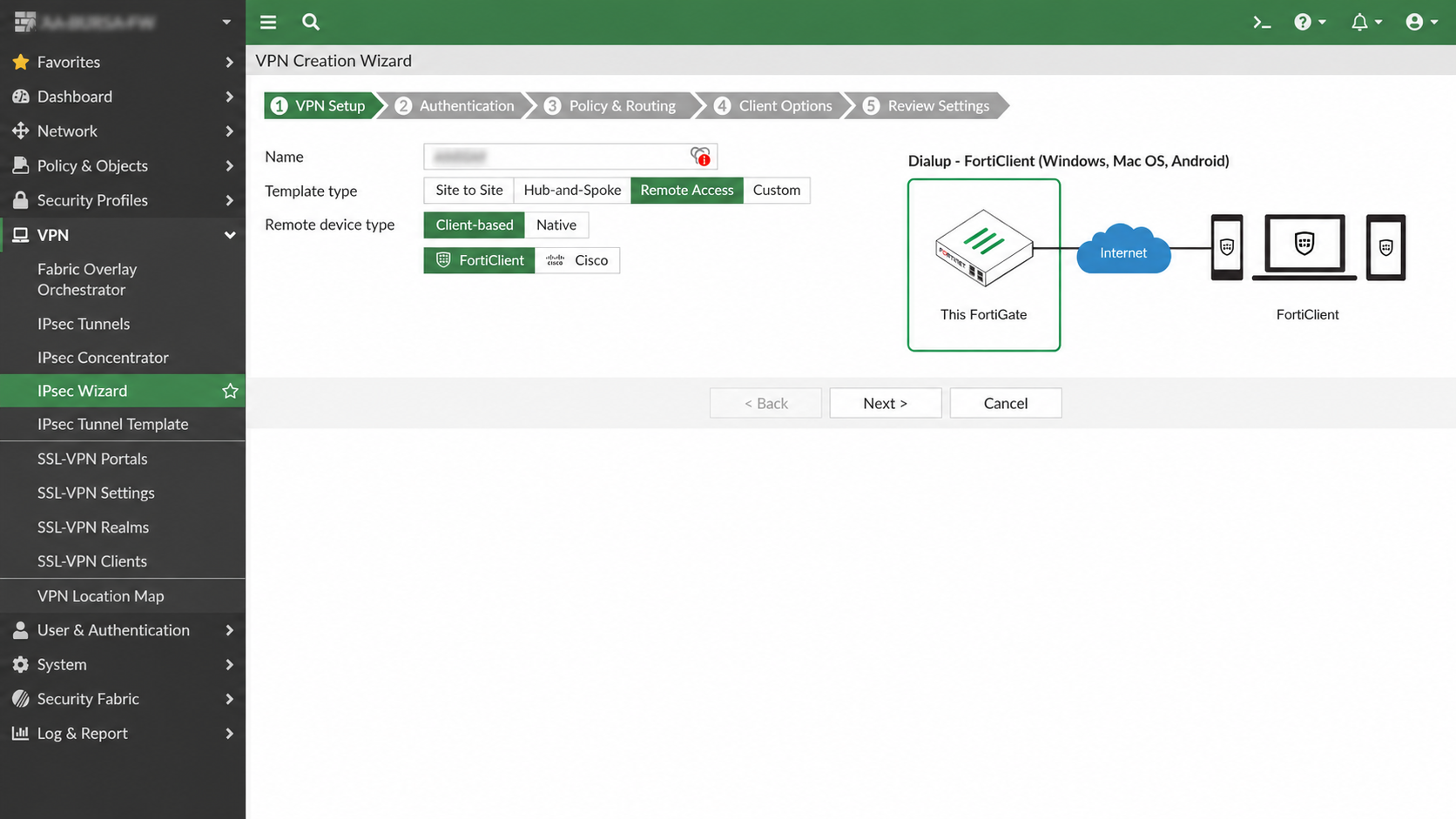

FortiGate IPsec Wizard VPN Setup ekranı — Adım 1 — Remote Access, Client-based ve FortiClient seçimi

Bu seçim ile wizard, FortiClient istemcilerinin internet üzerinden FortiGate'e bağlanacağı bir Dialup IPsec Remote Access yapısı oluşturmaya hazırlanır.

04 / 2. AUTHENTICATION AYARLARI

2. Authentication Ayarları

Bir sonraki ekranda VPN'in hangi interface üzerinden dinleyeceği ve kullanıcı doğrulaması için kullanılacak bilgiler belirlenir.

Bu kayıtta kullanılan yapı:

Incoming Interface: <WAN_INTERFACE>
Authentication method: Pre-shared Key
Pre-shared key: <PRE_SHARED_KEY>
User Group: <VPN_USER_GROUP>

Akış şu şekilde düşünülebilir:

FortiClient
    |
    v
<WAN_INTERFACE>
    |
    +-- Pre-shared Key kontrolü
    |
    +-- <VPN_USER_GROUP> kullanıcı doğrulaması
    |
    v
IPsec VPN

DİKKAT

Pre-shared key ve kullanıcı grubu gibi güvenlik açısından hassas alanlarda örnek değerler kullanın; gerçek bilgileri dokümana eklemeyin.

05 / 3. POLICY & ROUTING

3. Policy & Routing

Policy & Routing adımında VPN kullanıcısının hangi iç ağa erişeceği ve bağlanan FortiClient'e hangi IP aralığının dağıtılacağı belirlenir.

Bu ekranda bulunan temel alanlar:

Local interface: <LOCAL_INTERFACE>
Local Address: <LOCAL_ADDRESS>
Client Address Range: <CLIENT_ADDRESS_RANGE>
Subnet Mask: <CLIENT_SUBNET_MASK>
DNS Server: Use System DNS veya ihtiyaca göre Specify
Enable IPv4 Split Tunnel
Allow Endpoint Registration

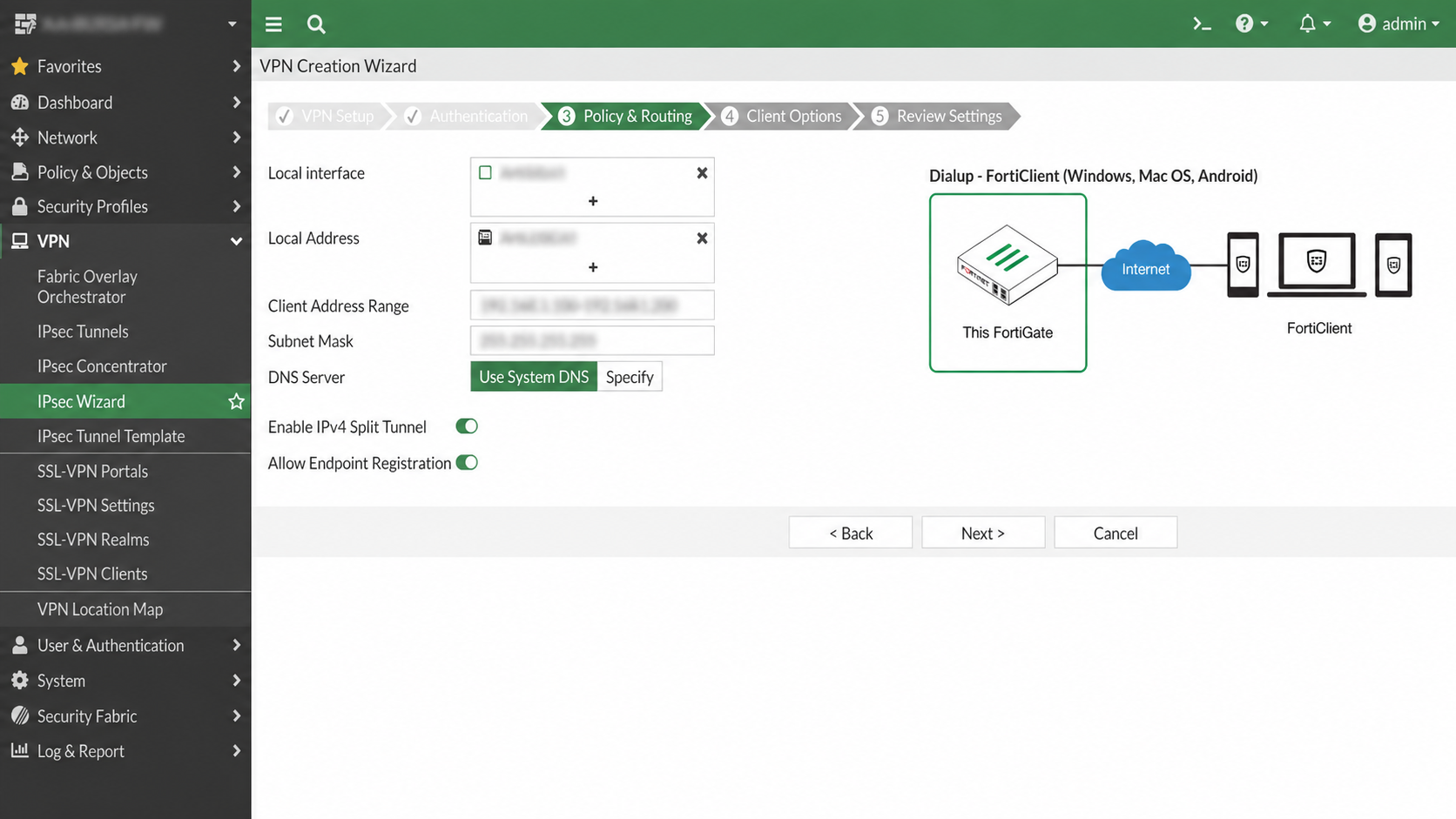

FortiGate IPsec Wizard Policy & Routing ekranı — Adım 3 — Local network, client address range, DNS ve split tunnel ayarları

Local Interface ve Local Address

Local interface, VPN kullanıcılarının erişeceği iç ağın bağlı olduğu FortiGate interface'ini temsil eder.

Local Address ise VPN istemcilerinin erişmesine izin verilecek network veya address object'i belirler.

VPN Client
    |
    v
Dialup IPsec Interface
    |
    v
<LOCAL_INTERFACE>
    |
    v
<LOCAL_ADDRESS>

Client Address Range

Client Address Range, VPN bağlantısı kuran FortiClient istemcilerine dağıtılacak IP havuzudur.

Ekran görüntüsündeki client address range alanı örnek amaçlı gizlenmiştir.

DİKKAT

VPN istemci havuzu belirlenirken mevcut yerel network'lerle çakışmayacak bir adres planı kullanılmalıdır.

DNS Server

Bu kayıtta Use System DNS seçeneği kullanılmıştır.

Ortam gereksinimine göre Specify seçilerek VPN istemcilerine farklı DNS sunucuları da verilebilir.

IPv4 Split Tunnel

Ekran görüntüsündeki yapılandırmada Enable IPv4 Split Tunnel etkin durumdadır.

Split tunnel kullanıldığında VPN üzerinden gönderilecek trafik, wizard'da tanımlanan yerel erişim kapsamına göre yönlendirilir; istemcinin tüm internet trafiğinin zorunlu olarak tünele alınması hedeflenmez.

06 / 4. CLIENT OPTIONS

4. Client Options

Client Options ekranında FortiClient davranışına ilişkin seçenekler bulunur.

Bu uygulamada:

Seçenek	Durum
Save Password	Açık
Auto Connect	Kapalı
Always Up (Keep Alive)	Kapalı

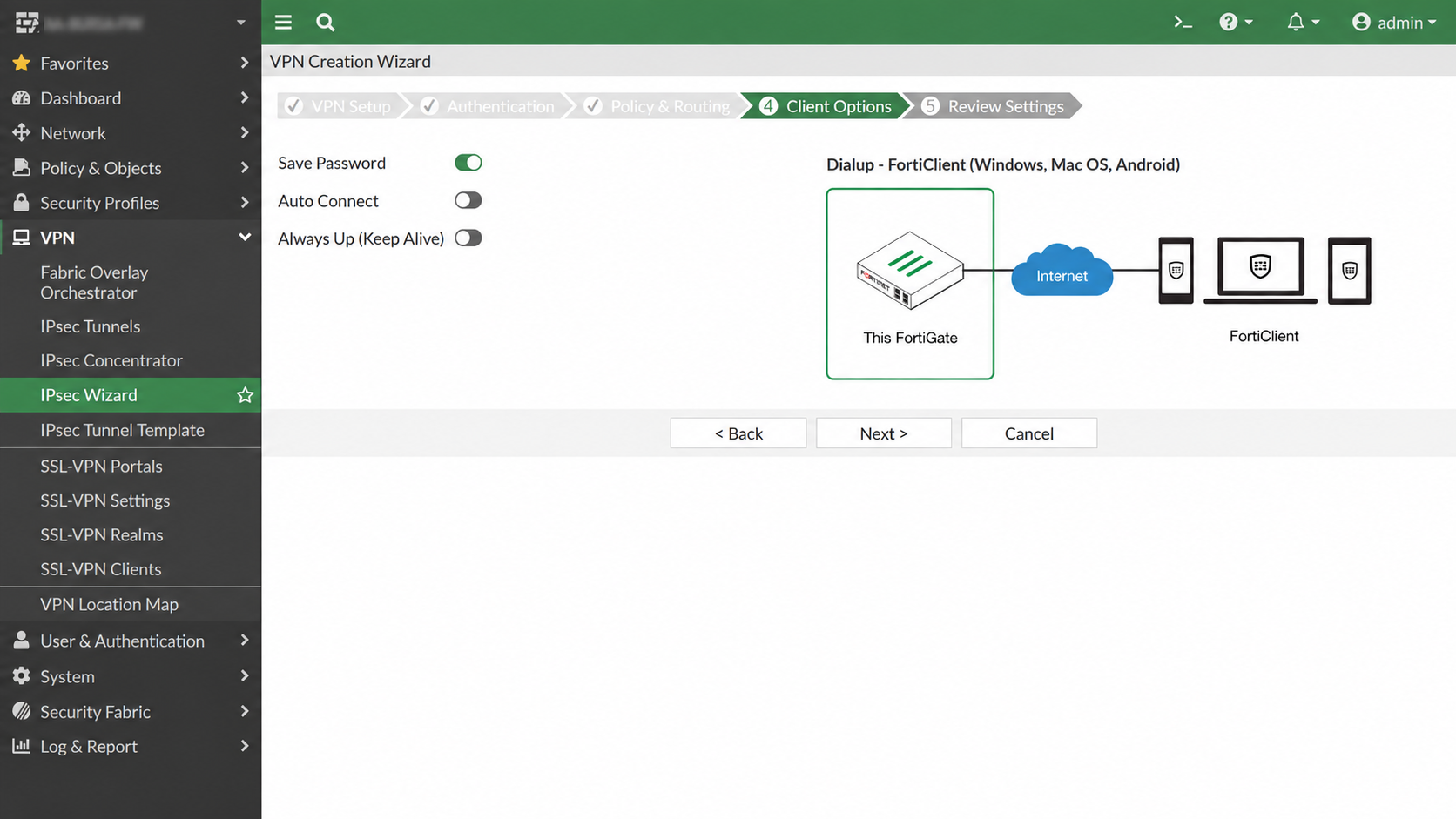

FortiGate IPsec Wizard Client Options ekranı — Adım 4 — FortiClient bağlantı seçenekleri

Bu değerler burada yalnızca kullanılan yapılandırmayı belgelemektedir. Farklı ortamlarda güvenlik politikası ve kullanıcı deneyimi gereksinimlerine göre farklı seçimler yapılabilir.

07 / 5. REVIEW SETTINGS

5. Review Settings

Son adım olan Review Settings ekranında wizard tarafından oluşturulacak nesneler özetlenir.

Ekranda örnek olarak aşağıdaki object türleri görülebilir:

Split Tunnel Group
Phase 1 Interface
Phase 2 Interface
Address
Remote to Local Policies
Endpoint Registration

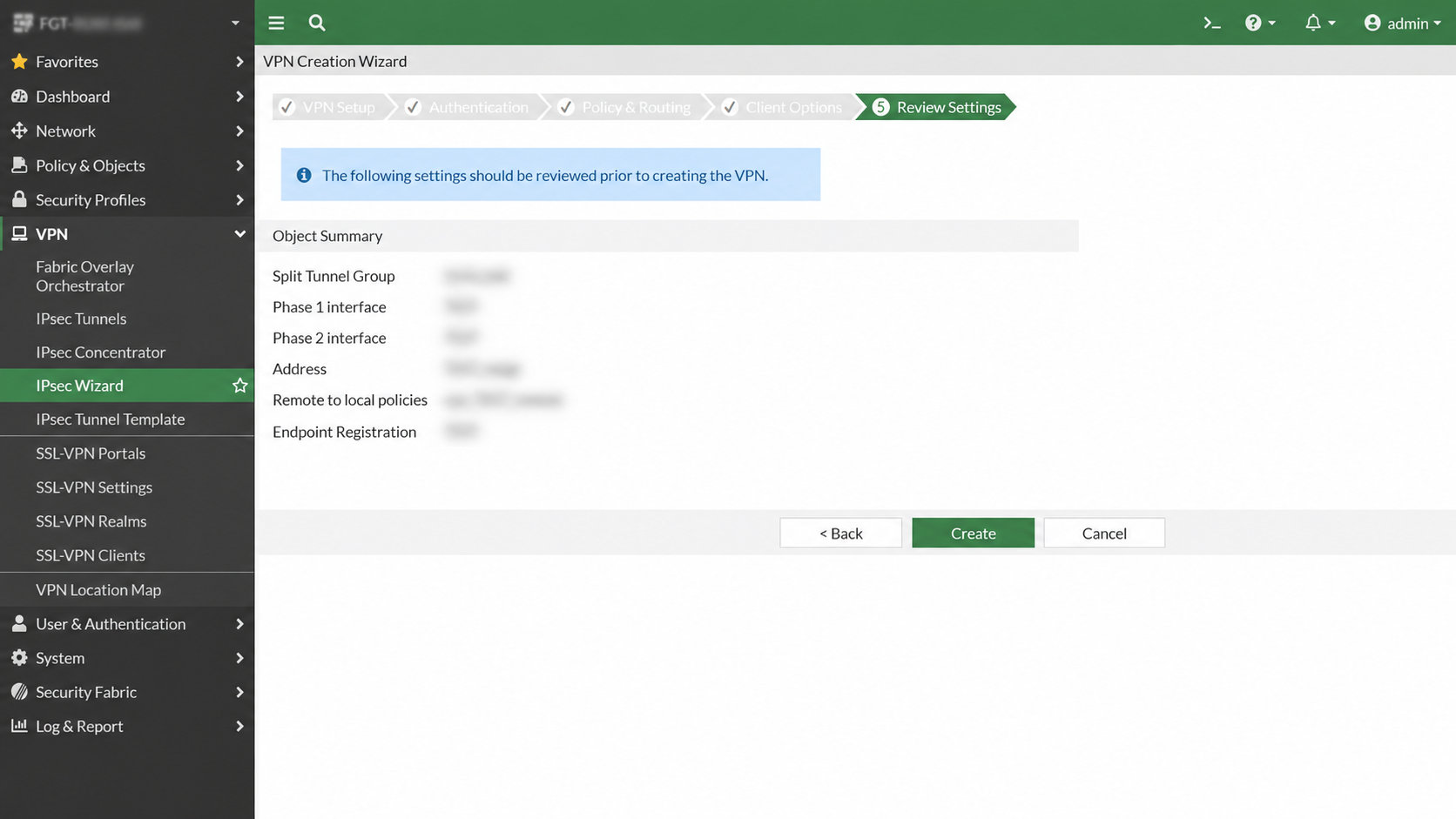

FortiGate IPsec Wizard Review Settings ekranı — Adım 5 — Wizard tarafından oluşturulacak VPN nesnelerinin son kontrolü

Object ve policy isimleri ekranda örnek amaçlı gizlenmiştir.

Ayarlar kontrol edildikten sonra:

Create

ile yapılandırma oluşturulur.

08 / WIZARD'IN OLUŞTURDUĞU YAPININ MANTIĞI

Wizard'ın Oluşturduğu Yapının Mantığı

Wizard tamamlandığında tek bir ekrandaki seçimlerden birden fazla FortiGate bileşeni ortaya çıkar.

VPN Setup
    |
    +--> Dialup Phase 1
    |
    +--> Phase 2
    |
    +--> Client Address Object / Pool
    |
    +--> Split Tunnel kapsamı
    |
    +--> Remote-to-Local Firewall Policy
    |
    +--> Kullanıcı grubu ilişkisi

Bu nedenle wizard tamamlandıktan sonra yalnızca tünelin oluşmuş olması değil, oluşturulan policy ve objelerin de ortamın güvenlik politikasına uygunluğu kontrol edilmelidir.

09 / YAPILANDIRMA SONRASI KONTROL LISTESI

Yapılandırma Sonrası Kontrol Listesi

01Dialup IPsec tunnel oluşturuldu mu? 02Doğru WAN / incoming interface seçildi mi? 03Doğru VPN kullanıcı grubu kullanılıyor mu? 04Client IP havuzu başka network'lerle çakışıyor mu? 05Local Address yalnızca erişilmesi gereken ağları içeriyor mu? 06Split Tunnel tercihi tasarımla uyumlu mu? 07Wizard'ın oluşturduğu remote-to-local firewall policy kontrol edildi mi? 08DNS ayarı istemci gereksinimini karşılıyor mu? 09FortiClient ile gerçek kullanıcı bağlantı testi yapıldı mı?

10 / GÜVENLIK NOTLARI

Güvenlik Notları

Wizard kurulumu hızlandırır ancak oluşturulan yapılandırmanın son kontrolü yine yapılmalıdır.

Özellikle aşağıdaki alanlar gözden geçirilmelidir:

VPN erişimi verilen kullanıcı grubunun kapsamı
Yerel ağlarda erişime açılan address object'ler
Firewall policy source/destination kapsamı
Kullanılan authentication yöntemi
Pre-shared key yönetimi
Split tunnel gereksinimi

Bu rehberdeki ekranlar bir uygulanmış yapılandırma kaydını göstermektedir; her ortam için aynı değerlerin kullanılması gerektiği anlamına gelmez.

11 / SONUÇ

Sonuç

FortiOS 7.4.12 üzerinde VPN > IPsec Wizard kullanılarak FortiClient için Dialup Remote Access IPsec VPN, beş adımlı wizard üzerinden oluşturulabilir:

1. VPN Setup
       |
2. Authentication
       |
3. Policy & Routing
       |
4. Client Options
       |
5. Review Settings
       |
     Create

Bu yöntem, gerekli Phase 1 / Phase 2 bileşenleri, istemci adresleme yapısı ve ilgili erişim nesnelerini wizard üzerinden birlikte oluşturmayı sağlar.

---

How-To ID: HT-002 Platform: FortiGate / FortiClient FortiOS: 7.4.12 Durum: Uygulanmış yapılandırma
